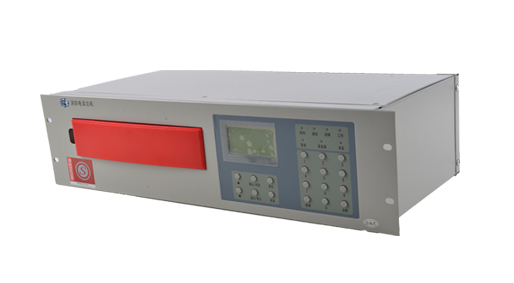

HY5711B總線式消防電話主機
系統概述
HY5711B兩總線消防電話系統是消防專用通訊設備，由HY5711B總線消防電話總機、HY5716B總線消防電話分機、HY5714B總線消防電話插孔、外供的
DC24V直流電源及24V備用電池共同構成。該系統具有以下性能特點：
采用兩總線控制?？倷C(jī)電話分機及電話插孔之間兩總線連接，使得系統布線達到--小化，工程施工簡單。兩根總線分正負極性，--大傳輸距離可達1500米。
系統容量大。在兩總線上--多可監控99個總線分機或插孔。
由于工程現場環境的差異直接影響到總線分機或插孔的帶載數量，但可通過HY5717B中繼器來實現滿載。
系統設計了一路專門配接非總線消防電話分機和插孔的單路通話輸出，--多可并接50只非總線電話分機或插孔。
系統實時自動巡檢，及時檢測出分機故障和線路故障。分機摘機，總機--多在1秒之內做出呼叫反應。
系統總機采用液晶漢字圖形顯示。通過顯示漢字菜單及漢字提示信息，可以非常直觀的顯示各項功能操作及通話呼叫狀態，使用非常便利。
總機中使用了一片大容量的FLASH存儲器，可以存儲9小時以上的通話錄音，及500條記錄，能準確記錄每部分機呼叫、通話發生的時間、類型及通話內容。
主要參數
電源：直流24V±10%,總機--大工作電流約0.5A
總線線路電阻（包括導線電阻和連接點接觸電阻）--大不超過70歐姆
總線容量：--多99個編碼地址(由編碼開關按二進制方式設置)
總線長度：--大1500米
分機耗電：監視電流＜1mA；通話電流＜ 20mA
話音頻率范圍：300～3400Hz
話音傳輸損耗：＜ 5dB
工作環境：環境溫度：-10～55℃；相對濕度：≤ 95%
電話總機的外形結構：采用3U標準上架式結構
電話總機的尺寸和重量
寬 度：482.6mm
高 度：132.5mm(3U標準)
厚 度：225.0mm
